DOMIN Proportionalventile vom Premiumlieferanten kaufen
Die Servo- und Servo-Proportionalventile von DOMIN setzen einen neuen Maßstab in der elektrohydraulischen Regelungstechnik. Durch konsequenten Einsatz der Direct-Drive-Technologie mit integrierter Bordelektronik und Schieberpositionsrückmeldung vereinen sie die Dynamik und Präzision klassischer zweistufiger Servoventile mit der Einfachheit, Robustheit und niedrigen Leckage moderner direkt angetriebener Ventile – ganz ohne externen Verstärker. Als autorisierter Handelspartner bieten wir Ihnen das komplette DOMIN-Portfolio von der ISO S01-Baugröße bis NG16, individuell konfiguriert nach Ihren Anforderungen.
Übersicht über die DOMIN Servo- und Proportionalventile
DOMIN-Ventile werden in besonders anspruchsvollen Anwendungen eingesetzt, in denen Präzision, Bandbreite und Stabilität direkten Einfluss auf Sicherheit, Durchsatz und Lebenszykluskosten haben. Typische Einsatzgebiete sind Spritzgießmaschinen, Pressen, Prüfstände, Materialprüfanlagen, Werkzeugmaschinen, Robotik, Motorsport, Luft- und Raumfahrt sowie hochdynamische Industrieautomation.
Alle DOMIN Pro-Ventile teilen die gleiche bewährte Plattform-Architektur:
- Onboard-Elektronik mit Schieberpositionsrückmeldung – kein externer Verstärker erforderlich
- Standardisierte ISO-Anschlussbilder – direkter 1:1-Austausch konventioneller Servoventile
- Niedrige Leistungsaufnahme typ. unter 5 W – energieeffizient im Dauerbetrieb
- Hohe Schmutztoleranz durch hohe Chip-Scherkräfte – verlängerte Lebensdauer
- Flexible Konfiguration – Steuersignale, Stecker, Dichtungen und Schieberkennlinien individuell wählbar
- Maximaler Betriebsdruck 350 bar (P, A, B), Schutzart IP65
In Verbindung mit unserer Ansteuerelektronik und unseren Hydraulik-Steuerblöcken stellen wir Ihnen komplette regelungstechnische Lösungen aus einer Hand zur Verfügung.

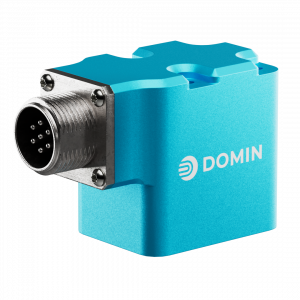

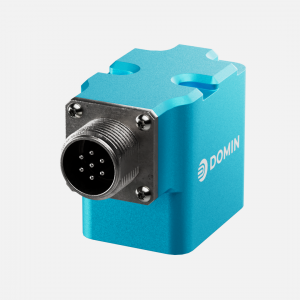

DOMIN S4 Pro – Direktgesteuertes Servoventil ISO S01
Das Domin S4 Pro ist das kleinste direkt angetriebene Servoventil der Welt. Mit einem Anschlusskreis von nur 12,2 mm und einem Gewicht von lediglich 290 g liefert es die Dynamik und Präzision zweistufiger Servoventile bei deutlich reduziertem Bauraum und Gewicht. Reaktionszeiten unter 3 ms und Frequenzgänge über 200 Hz machen es zur idealen Wahl für Robotik, Motorsport, Luft- und Raumfahrt, Simulation sowie kompakte Industrieautomation.
- Baugröße: ISO 10372-01-01 (S01)
- Nennvolumenstrom: 0,5 bis 18 l/min
- Reaktionszeit: < 3 ms, Frequenzgang > 200 Hz
- Gewicht: nur 290 g, Leistungsaufnahme < 2 W

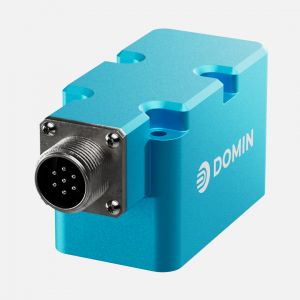

DOMIN S6 Pro / P6 Pro – Servo-Proportionalventil NG06
Das Domin S6 Pro vereint außergewöhnliche Leistungsdichte mit bewährter Zuverlässigkeit und ist der Maßstab für hochdynamische NG06-Servoventile. Es liefert die Baugröße, Masse und Dynamik der besten zweistufigen Ventile – kombiniert mit der Einfachheit und der niedrigen Leckage der Direct-Drive-Technologie. Mit dem standardisierten NG06-Anschlussbild lässt es sich direkt als Hochleistungs-Ersatz für konventionelle zweistufige NG06-Ventile einsetzen. Optional ist ein NG06-zu-S04-Adapter verfügbar.
- Baugröße: NG06 / ISO 4401-03-02 (S04-Adapter optional)
- Nennvolumenstrom: 5 bis 63 l/min
- Reaktionszeit: < 3,5 ms, Frequenzgang > 250 Hz (–3 dB)
- Gewicht < 620 g, Chip-Scherkraft > 400 N

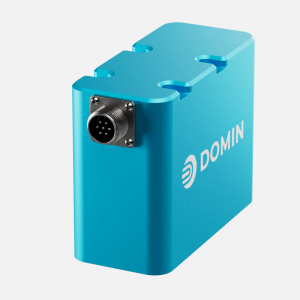

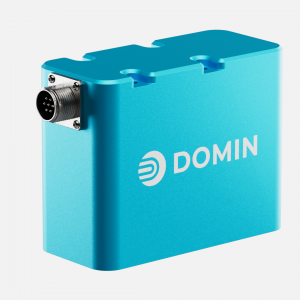

DOMIN S10 Pro – Hochdurchfluss-Servoventil ISO NG10
Das Domin S10 Pro ist das effizienteste direkt angetriebene Hochdurchfluss-Servoventil seiner Klasse und ersetzt voluminöse konventionelle Servoventile durch eine deutlich kompaktere und leichtere Lösung. Mit einem Nennvolumenstrom bis 250 l/min bei gleichzeitig hoher Regelbandbreite eignet es sich besonders für energieintensive Anwendungen wie hydraulische Pressen, Turbinenprüfstände, Eisenbahntechnik sowie großformatige Testsysteme.
- Baugröße: NG10 / ISO 4401-05-04
- Nennvolumenstrom: 50 bis 250 l/min, max. bis 475 l/min
- Reaktionszeit: < 7 ms, Frequenzgang > 140 Hz (–90° Phase)
- Chip-Scherkraft > 700 N – außergewöhnliche Schmutztoleranz
DOMIN S12 Pro – Hochleistungs-Servoventil NG16
Das Domin S12 Pro ist das hochleistungsfähige zweistufige Servoventil der Baugröße NG16 für Anwendungen, in denen Präzision und Stabilität direkten Einfluss auf Sicherheit, Durchsatz und Betriebskosten haben. Aufgebaut auf bewährter Domin-Direct-Drive-Technologie als Vorsteuerstufe, liefert das S12 Pro stabile, reaktionsschnelle Regelung über den gesamten Arbeitsbereich – auch unter anspruchsvollsten Bedingungen. Ideal für hochdynamische Pressen, Walzwerksantriebe, Prüfstände und Spritzgießmaschinen mit hohen Wiederholgenauigkeitsanforderungen.
- Baugröße: NG16 / ISO 4401-07-07
- Nennvolumenstrom: 250 bis 580 l/min, max. bis 1.000 l/min
- Reaktionszeit: < 6,5 ms, Frequenzgang > 130 Hz (–3 dB)
- Zweistufige Architektur mit P6 Pro / Direct-Drive-Vorsteuerung

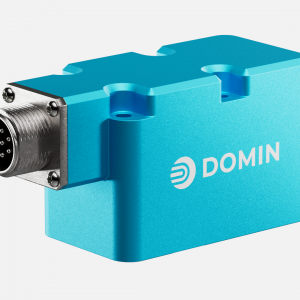

DOMIN P6 Pro – Servo-Proportionalventil NG06
Das Domin P6 Pro ist ein kompaktes Servo-Proportionalventil für präzise Bewegungssteuerung in kleinen und mittelgroßen Industrieanlagen. Schnelles Ansprechverhalten und feine Auflösung machen es zur idealen Wahl für Spritzgießmaschinen, die Keramikindustrie und automatisierte Handhabungssysteme. Als Drop-in-Ersatz auf NG06 lässt es sich ohne Umbau in bestehende Systeme integrieren und liefert zuverlässige Leistung bei minimalem Einrichtungsaufwand.
- Baugröße: NG06 / ISO 4401-03-02
- Nennvolumenstrom: 5 bis 40 l/min
- Reaktionszeit: < 10 ms, Frequenzgang > 100 Hz (–3 dB)
- Gewicht 630 g, Chip-Scherkraft > 400 N
DOMIN P10 Pro – Servo-Proportionalventil NG10
Das Domin P10 Pro ist ein Hochleistungs-Servo-Proportionalventil für anspruchsvolle Schwerlastanwendungen. Hohe dynamische Stabilität und eine robuste Bauweise machen es sicher im Umgang mit großen hydraulischen Leistungen, etwa in Pressen, der Energie- und Kraftwerkstechnik sowie der großindustriellen Automatisierung. Als Drop-in-Ersatz auf NG10-Anschlussbildern sorgt es auch unter hohen Lasten für gleichbleibend präzise Regelung.
- Baugröße: NG10 / ISO 4401-05-04
- Nennvolumenstrom: 40 bis 160 l/min
- Reaktionszeit: < 20 ms, Frequenzgang > 65 Hz (–3 dB)
- Gewicht 4 kg, Chip-Scherkraft > 700 N
DOMIN P12 Pro – Zweistufiges Servo-Proportionalventil NG16
Das Domin P12 Pro ist ein zweistufiges Servo-Proportionalventil für NG16-Systeme. Als direkt angetriebene Vorsteuerstufe dient das P6 Pro. Es liefert industrielle Leistung ohne die Komplexität klassischer Servoventile und ist kompakt, leicht und robust für den Dauerbetrieb. Dank der Kompatibilität mit standardisierten NG16-Schnittstellen lässt es sich einfach in Betrieb nehmen, verhält sich langfristig stabil und braucht wenig Wartung.
- Baugröße: NG16 / ISO 4401-07-07 (Anschlüsse auf 20 mm vergrößert)
- Nennvolumenstrom: 160 bis 580 l/min (max. 1.000 l/min)
- Reaktionszeit: < 12 ms, Frequenzgang > 60 Hz (–3 dB)
- Gewicht < 7 kg, Schutzart IP65
Vergleich der DOMIN Ventile Pro-Baureihe auf einen Blick
| Modell | Baugröße | Nennvolumenstrom | Reaktionszeit | Frequenzgang (−3 dB) | Typische Anwendung |
|---|---|---|---|---|---|
| S4 Pro | ISO S01 | 0,5 – 18 l/min | < 3 ms | > 200 Hz | Robotik, Motorsport, Luftfahrt, Simulation |
| S6 Pro | NG06 | 5 – 63 l/min | < 3,5 ms | > 250 Hz | Spritzguss, Prüfstände, Werkzeugmaschinen |
| S10 Pro | NG10 | 50 – 250 l/min | < 7 ms | > 140 Hz | Pressen, Turbinenprüfstände, Bahntechnik |
| S12 Pro | NG16 | 250 – 580 l/min | < 6,5 ms | > 130 Hz | Großpressen, Walzwerke, Schwerindustrie |
| P6 Pro | NG06 | 5 – 40 l/min | < 10 ms | > 100 Hz | Spritzguss, Keramikindustrie, Handhabungssysteme |
| P10 Pro | NG10 | 40 – 160 l/min | < 20 ms | > 65 Hz | Pressen, Energietechnik, Großautomatisierung |
| P12 Pro | NG16 | 160 – 580 l/min | < 12 ms | > 60 Hz | Industrielle Produktionsanlagen im Dauerbetrieb |
