Beschreibung

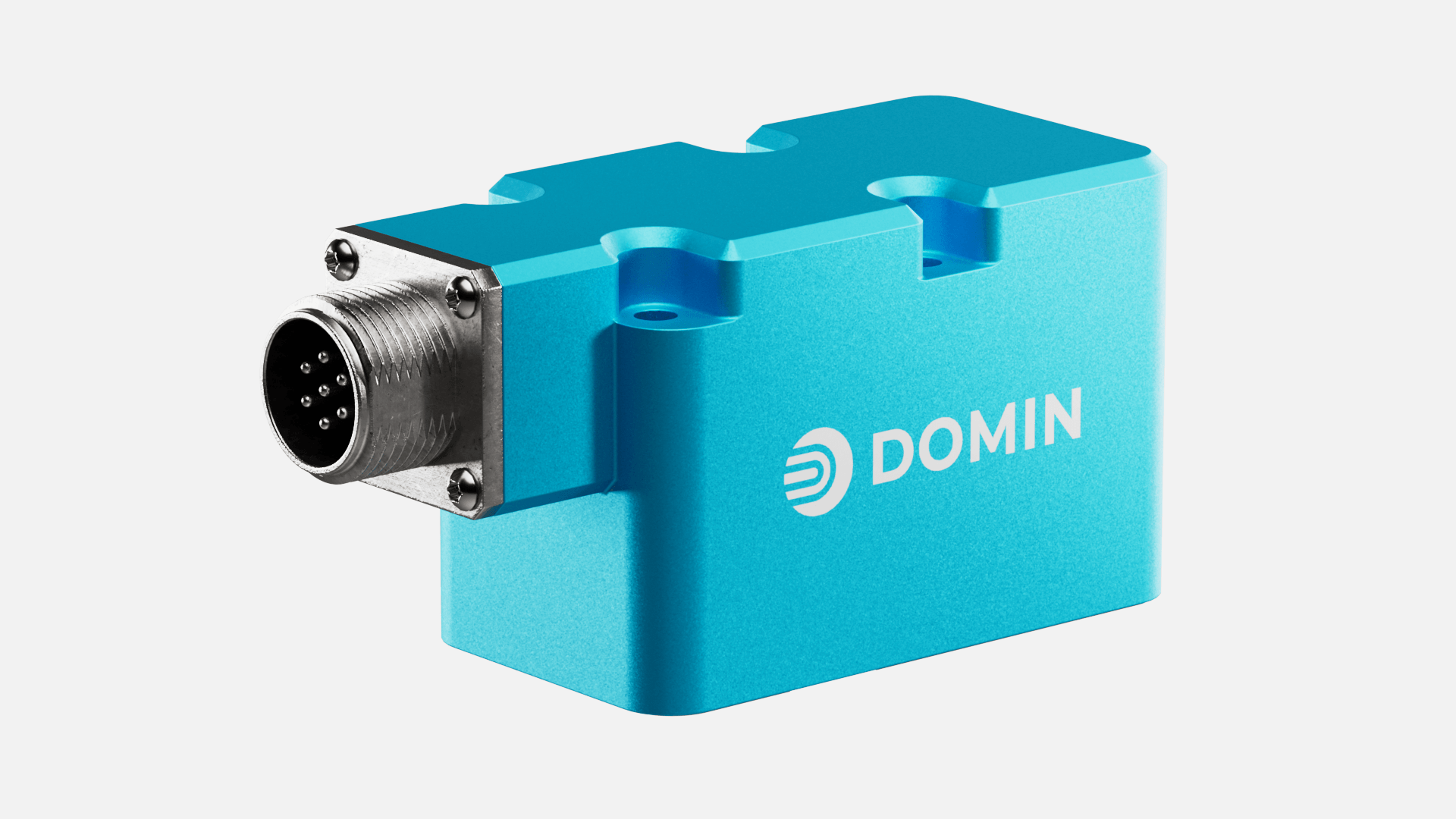

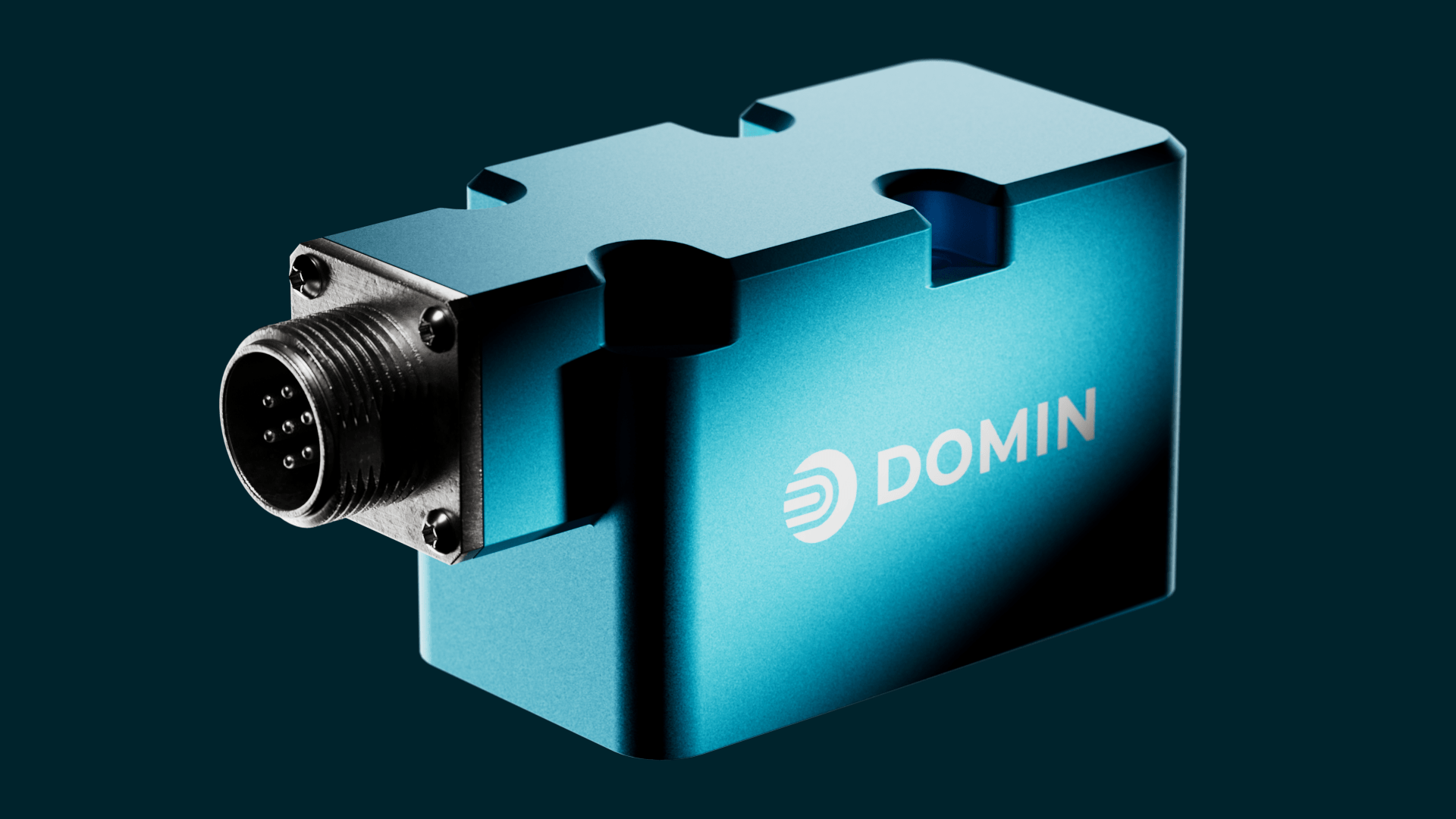

Das Domin S6 Pro vereint außergewöhnliche Leistungsdichte mit bewährter Zuverlässigkeit und setzt damit den Maßstab für Servoventile im Bereich industrielle Fertigung, Prüfstände und anspruchsvolle Automatisierungssysteme. Es liefert die Baugröße, Masse und Dynamik der besten zweistufigen Ventile – kombiniert mit der Einfachheit und der niedrigen Leckage der Direct-Drive-Technologie. Mit dem standardisierten NG06-Anschlussbild lässt es sich direkt als Hochleistungs-Ersatz für konventionelle zweistufige NG06-Ventile einsetzen, optional ist ein NG06-zu-S04-Adapter verfügbar. Anwender profitieren von konstanter Performance, verlängerter Lebensdauer und reduzierten Stillstandszeiten. Typische Anwendungen sind hochdynamische Spritzgießmaschinen, Prüfstandstechnik, Werkzeugmaschinen, Materialprüfanlagen sowie regelungstechnisch anspruchsvolle Industrieautomation.
Technische Highlights
- Hochdynamisches Direct-Drive-Servoventil (Rotatorisch-Linear), Baugröße NG06 (NG06-zu-S04-Adapter optional verfügbar)
- Integrierte Bordelektronik mit Schieberpositionsrückmeldung – kein externer Verstärker erforderlich
- Reaktionszeit unter 3,5 ms (90 % Anstiegszeit), Frequenzgang über 250 Hz (–3 dB) und über 200 Hz (–90° Phase, je ±25 % Signal)
- Hysterese unter 0,2 %, Schwellwert unter 0,1 %, Nullpunktverschiebung unter 1 %, Druckverstärkung über 40 %/%
- Nennvolumenstrom 5 bis 63 l/min (bewertet bei 70 bar ΔP), max. Volumenstrom bis 140 l/min
- Maximaler Betriebsdruck 350 bar (P, A, B) / 250 bar (T)
- Chip-Scherkraft über 400 N – hohe Schmutztoleranz
- Leckage unter 0,5 l/min (5 – 25 l/min Variante) bzw. unter 1,1 l/min (25 – 63 l/min Variante) bei 100 bar
- Leistungsaufnahme unter 5 W, Versorgungsspannung 22 – 30 V DC, Spitzenstrom 4,5 A
- Vibrationsfestigkeit 30 g (alle Achsen), Schockfestigkeit 50 g
- Geringe Masse unter 620 g, Montageschnittstelle ISO 4401-03-02, Anzugsmoment 7,5 Nm
Bestellcode: S6 Pro – [1] – [2] – [3] – [4] – [5] – [6] – [7] – [8] – [Custom ID]
Beispiel: S6 Pro – 40 – A – A – C – E – N – R – N
= 40 l/min · Axis Cut · ±10 V · Mittelstellung · 6+PE Rundstecker · kein Enable · Standardöl · Nitril
| Position | Bezeichnung | Optionen |
|---|---|---|
| [1] | Nennvolumenstrom | 5 bis 63 l/min (beliebiger Wert, bewertet bei 35 bar ΔP je Steuerkante) – Suffix R für vertauschte A/B-Anschlüsse (z. B. 60R). Hinweis: 63 l/min ist nur in Kombination mit Axis-Cut-Schieber (A) verfügbar. |
| [2] | Schieberüberschneidung | A – Axis Cut (1 % mechanische Überdeckung, linearisiert, 100 % Durchflussgradient) D – Deadband (±10 % Überdeckung, 10 % Totzone, kein Durchfluss im Nullbereich) F – Float Centre (3 % Überdeckung P, 3 % Unterdeckung T, linearisiert) O – Overlap (±3 % Überdeckung, linearisiert auf 50 % Verstärkung im Zentrum) X – Sonderausführung auf Anfrage |
| [3] | Steuersignal (Ein-/Ausgang) | A – ±10 V (Eingangsimpedanz 200 kΩ, Ausgang ±10,5 V) B – ±20 mA (402 Ω, Ausgang ±21 mA, Lastimpedanz 600 Ω) C – 4 – 20 mA (402 Ω, Ausgang 3,8 – 21 mA; Eingang < 2 mA deaktiviert den Motorantrieb) D – ±5 V (200 kΩ, Ausgang ±5,25 V) E – ±5 mA (402 Ω, Ausgang ±5,25 mA, Lastimpedanz 600 Ω) F – ±10 mA (402 Ω, Ausgang ±10,5 mA, Lastimpedanz 600 Ω) G – ±50 mA (200 Ω, nur Eingang; Standardausgang gemäß Mode A) H – ±40 mA (200 Ω, nur Eingang; Standardausgang gemäß Mode A) I – ±25 mA (402 Ω, nur Eingang; Standardausgang gemäß Mode A) X – Sonderausführung auf Anfrage Kombinierter Ein-/Ausgang möglich (z. B. AC = ±10 V Eingang, 4 – 20 mA Ausgang) |
| [4] | Stromlosposition | C – Mittelstellung (Schieber kehrt unter typischen Strömungsbedingungen passiv in Nulllage zurück) X – Sonderausführung auf Anfrage |
| [5] | Elektrischer Stecker | E – 6+PE Rundstecker, EN 175201-804 / MIL 5015, Gehäusegröße 14 (A = +24 V / B = 0 V / C = Ausgang 0 V Ref. bzw. Enable / D = Eingang+ / E = Eingang− / F = Ausgangssignal / G = Erde) E4 – 4-poliger Rundstecker, EN 175201-804 / MIL 5015, Gehäusegröße 14 (A = +24 V / B = Eingang+ / C = Eingang− / D = 0 V) B4 – Unkonfektionierter 4-adriger Flying Lead, 300 mm, 4-Core 22 AWG ungeschirmt (weiß = 0 V / schwarz = +24 V / grün = Eingang− / rot = Eingang+) G – Winchester™ G4-20P Rack-and-Panel-Stecker (A = Eingang− / B = Eingang+ / C = 0 V / D = +24 V) X – Sonderausführung auf Anfrage |
| [6] | Enable-Funktion | N – Keine Enable-Funktion Y – Enable-Modus über Spannungseingang (Drive ON: 9 – 30 V / Drive OFF: 0 – 5 V / Eingangsimpedanz typ. 15 kΩ; nur mit Stecker E verfügbar) X – Sonderausführung auf Anfrage |
| [7] | Hydraulikflüssigkeit | R – Hydrauliköl nach DIN 51524, gefiltert gemäß ISO 4406 18/16/13 (wasserfreie Synthetikflüssigkeiten auf Anfrage) X – Sonderausführung auf Anfrage |
| [8] | Dichtungsmaterial | N – Nitril NBR (Shore 90) – Standard für Mineralöle V – Viton FKM (Shore 85) – erhöhte Temperatur- und Chemikalienbeständigkeit F – FFKM (Shore 80) – maximale Chemikalienbeständigkeit für aggressive Medien X – Sonderausführung auf Anfrage |
