Hydraulik Proportionalventil Ansteuerung | Module von WEST Elektronik GmbH

Als offizielle Generalvertretung der Firma WEST Elektronik unterstützen wir Sie bei technischen Fragen, Inbetriebnahmen und beliefern Sie mit den passenden Produkten ab Lager!

Ansteuerelektronik von W.e.St. im Shop

W.E.St. stellt seit mehr als 20 Jahren elektronischen Baugruppen für hydraulische Anwendungen her und beliefert namhafte Firmen in dieser Branche. Neben einer Vielzahl von unterschiedlichsten Leistungsverstärkern (Chopperverstärker) gibt es unter anderem auch Positioniermodule für Achsen (Zylinder), Druckregelmodule, Gleichlaufregelmodule, etc.

Beispielmodule Ansteuerelektronik für Proportionalventile

Die Möglichkeiten zur Ansteuerung von Hydraulik-Proportionalventilen sind vielfältig. In unserem Newsbereich finden Sie weitere Informationen zur Ansteuerelektronik und Anwendungsbeispiele.

Digitale Sollwertregelung

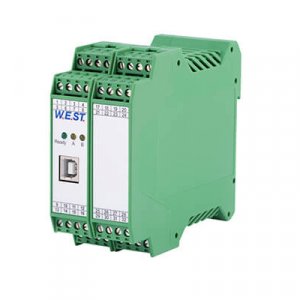

DSG-164 Digitales Sollwertmodul für manuelle Sollwerteinstellung

Diese Baugruppen dienen zur Ansteuerung von Proportionalventilen oder elektronischen Modulen und Verstärkern zur Steuerung und Regelung dieser. Es bietet vielfältige Möglichkeiten der Signal- und Sollwert-Generierung, -Bearbeitung und -Verarbeitung

Details

Drehzahlregelung

Gehäuse für die Module: CSC-151-U CSC-152-U DSG-111-U DSG-112-U MDR-133-U MDR-137-P MDR-337-P MOT-114-P PAM-195-P-S3 PAM-198-P PAM-199-P PID-131-U POS-123-U PQ-132-U PQP-171-P SCU-138-P

Mit diesen Baugruppen lassen sich die Drehzahl, respektive Geschwindigkeit, in verschiedenen Anwendungen regeln. Das Ausgangssignal steuert dabei die Magnete beliebiger Ventile ohne OBE direkt an. Typische Anwendungen sind Drehzahlregelungen mit Impulsgebern, z.B. für Generatoren.

Details

Druckregelung

Gehäuse für die Module CSC-151-P CSC-152-P DSG-111-P DSG-112-P MDR-133-P POS-123-P POS-123-U-SSI POS-323-P PQP-176-P PQP-179-P

Mit diesen Geräten lässt sich in den verschiedensten Anwendungen der Druck regeln.

Praktiker stellen hohe Anforderungen an eine effektive Druckregelung, darunter präzise Ergebnisse, schnelle Reaktion auf Änderungen des Volumenstroms oder des Drucksollwerts, geringe Kosten sowie Flexibilität und geringer Aufwand bei der Inbetriebnahme.
Die einfachste und kostengünstigste Methode nutzt fest eingestellte mechanische Ventile ohne Elektronik, was jedoch Nachteile wie begrenzte Präzision und die Unmöglichkeit, den Sollwert im Betrieb zu verändern, mit sich bringt.

Die verbesserte Lösung verwendet Elektronik, indem die konstante Federkraft durch die veränderbare Kraft eines Elektromagneten ersetzt wird, was zu einem Proportional-Druckventil führt. Ein zusätzlicher elektronischer Regler eliminiert verbleibende Ungenauigkeiten basierend auf einem Soll-/Istvergleich mit einer Sensormessung. Für die optimale Funktion des Systems ist eine spezielle Reglerstruktur erforderlich, welche eine Vorsteuerkurve enthält. Diese dient der Linearisierung des Systems, sodass der PID-Regler nur noch kleine Abweichungen ausregeln muss.

Details

Leistungsverstärker

Gehäuse für die Module: CSC-151-U CSC-152-U DSG-111-U DSG-112-U MDR-133-U MDR-137-P MDR-337-P MOT-114-P PAM-195-P-S3 PAM-198-P PAM-199-P PID-131-U POS-123-U PQ-132-U PQP-171-P SCU-138-P

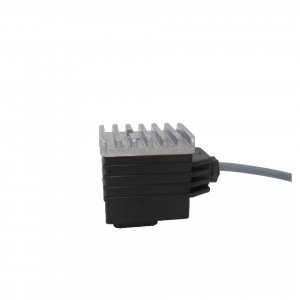

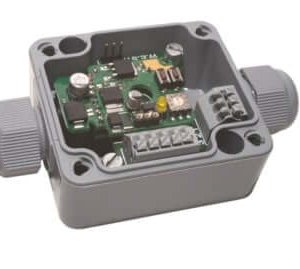

Mit diesen Modulen lassen sich Proportionalventile mit einem oder zwei Magneten ansteuern. Es wird direkt auf dem Ventil montiert. Typische Anwendungen sind die stromgeregelte Ansteuerung von Drossel- und Druckventilen oder anderen induktiven Lasten.

Leistungsverstärker, Ventilverstärker oder umgangssprachlich auch Chopperverstärker (a.d. dem englischen chop = hacken, zerkleinern) genannt, dienen zur Ansteuerung von Hydraulik Proportionalventilen.

Der Leistungsverstärker gibt eine Puls-Weiten-modulierte Gleichspannung (PWM) aus und ermöglicht somit eine feine Regelung des Proportionalventils.

Es gibt sie sowohl in analoger (Einstellung via Potentiometer) als auch in digitaler Ausführung (Einstellung via PC-Schnittstelle, oder div. Feldbusschnittstellen). Typische Eingangssignale sind 0… 10V und 4…20mA, weitere Ausführungen sind auf Anfrage möglich. Die PWM-Frequenz im Standard liegt meinst bei 140 Hz oder kann individuell eingestellt werden.

Details

PID-Regelung

Gehäuse für die Module: CSC-151-U CSC-152-U DSG-111-U DSG-112-U MDR-133-U MDR-137-P MDR-337-P MOT-114-P PAM-195-P-S3 PAM-198-P PAM-199-P PID-131-U POS-123-U PQ-132-U PQP-171-P SCU-138-P

Diese Baugruppe dient zur allgemeinen Regelung von proportionalen Strecken. Die Reglerstruktur ist als klassische PID Regelung mit optionaler Vorsteuerung ausgeführt. Dies ermöglicht eine Bypassregelung, bei der das Sollwertsignal direkt auf den Ausgang geführt wird und der Regler somit nur die Linearitätsfehler auszugleichen hat. Das Ausgangssignal steht wahlweise als Spannungs- oder Stromsignal zur Verfügung. Die Parametrierung erfolgt über eine USB Schnittstelle. Ein für unsere Geräte optimiertes Tool (WPC-300) steht kostenlos zum Download zur Verfügung.

Details

Positioniersteuerung

POS-123-P/-P-PFN Positionsregler mit Leistungsendstufe

Mit diesen Baugruppen lassen sich hydraulische Antriebe positionieren. Dies kann im einfachen und robusten Punkt-zu-Punkt Verfahren (SDD) geschehen, oder geschwindigkeitsgeregelt (NC), zusätzlilch auch im Gleichlauf. Typische Anwendungen sind allgemeine Positionierantriebe, schnelle Transportantriebe, Handhabungssysteme, geschwindigkeitsgeregelte Achsen sowie Kopiersteuerungen und Gleichlaufsteuerungen, wo eine Profibusanbindung gewünscht wird.

Details

Positions- und Druckregelung

UHC-126-U Achsregelmodul / Gleichlaufregler

Mit diesen Baugruppen lassen sich hydraulische Antriebe positionieren. Dies kann im einfachen und robusten Punkt-zu-Punkt Verfahren (SDD) geschehen, oder geschwindigkeitsgeregelt (NC). Alternativ lässt sich mit diesem Gerät der Druck in den verschiedensten Anwendungen regeln, oder beides in Kombination als ablösende Regelung. Zusätzlich besteht die Möglichkeit mehrere Geräte/Achsen im Gleichlauf zu betreiben. Typische Anwendungen sind allgemeine Positionierantriebe, schnelle Transportantriebe, Handhabungsachsen, Umformmaschinen mit Positions- und Druckregelung sowie Vorschubantriebe, bei denen ein Gleichlauf mehrer Achsen und eine Profinetanbindung gewünscht wird.

Details

Pumpenregelung

Gehäuse für die Module PAM-199-P-PFN POS-123-P-PFN PQP-176-P-PFN

Diese Baugruppen dienen zur Volumenstromsteuerung und Druck (-begrenzungs-) Regelung hydraulischer Achsen. Die Reglerstruktur ist als klassisches p/Q Regelkonzept ausgeführt und für die typischen Anwendungen optimiert. Die beiden Sensoreingänge ermöglichen eine Differenzdruck-/Kraftmessung. Das Ausgangssignal steht wahlweise als Spannungs- oder Stromsignal zur Verfügung. Die Parametrierung erfolgt über eine USB Schnittstelle. Ein für unsere Geräte optimiertes Tool (WPC-300) steht kostenlos zum Download zur Verfügung.

Details

Sie benötigen Hilfe bei der Ansteuerelektronik für Proportionalventile? Wir beraten Sie gerne!

Kontaktieren Sie uns telefonisch, per E-Mail oder über unser Kontaktformular. Wir helfen Ihnen, Ihren perfekten Hydraulikmotor zu finden.
