Beschreibung

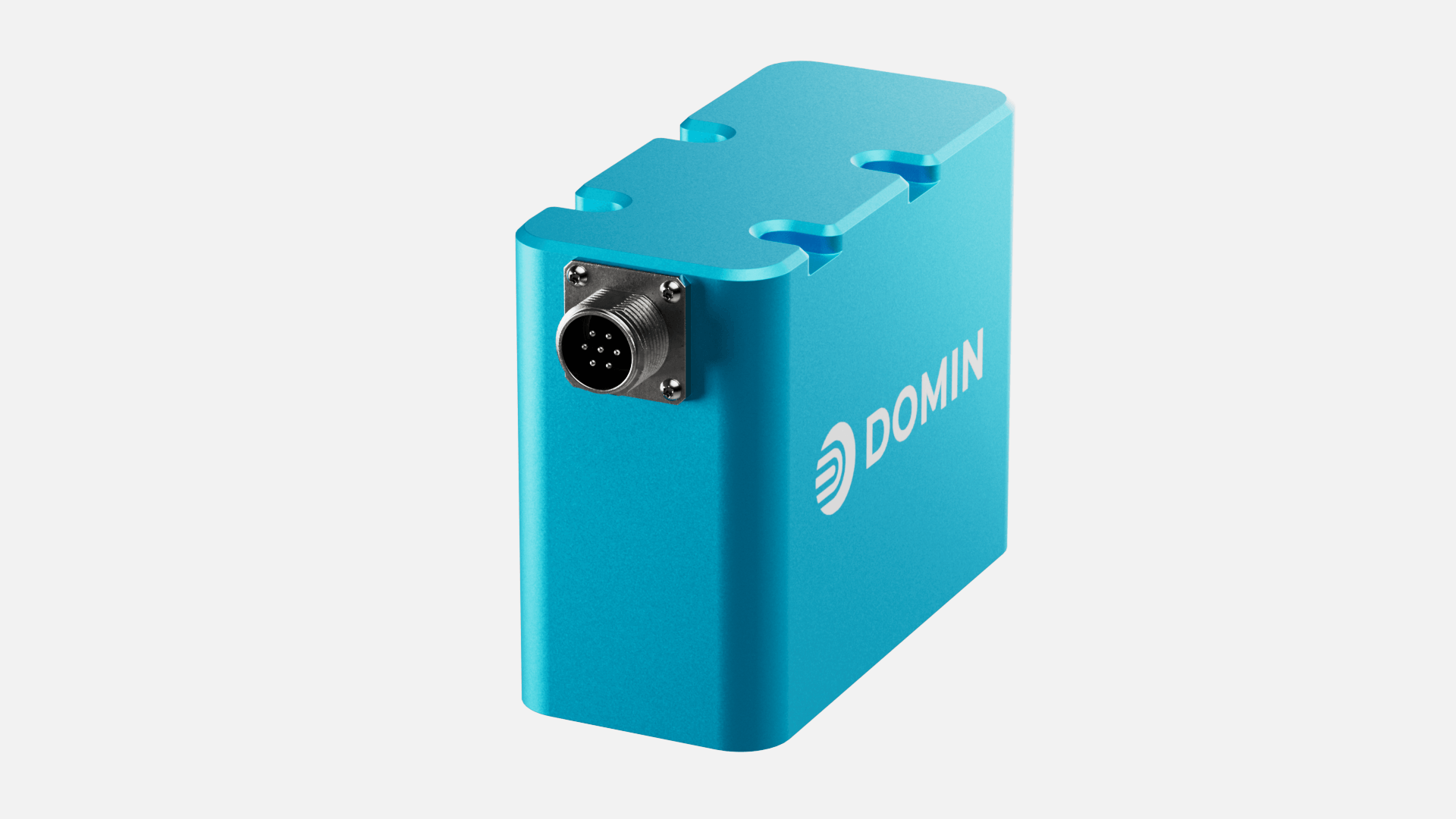

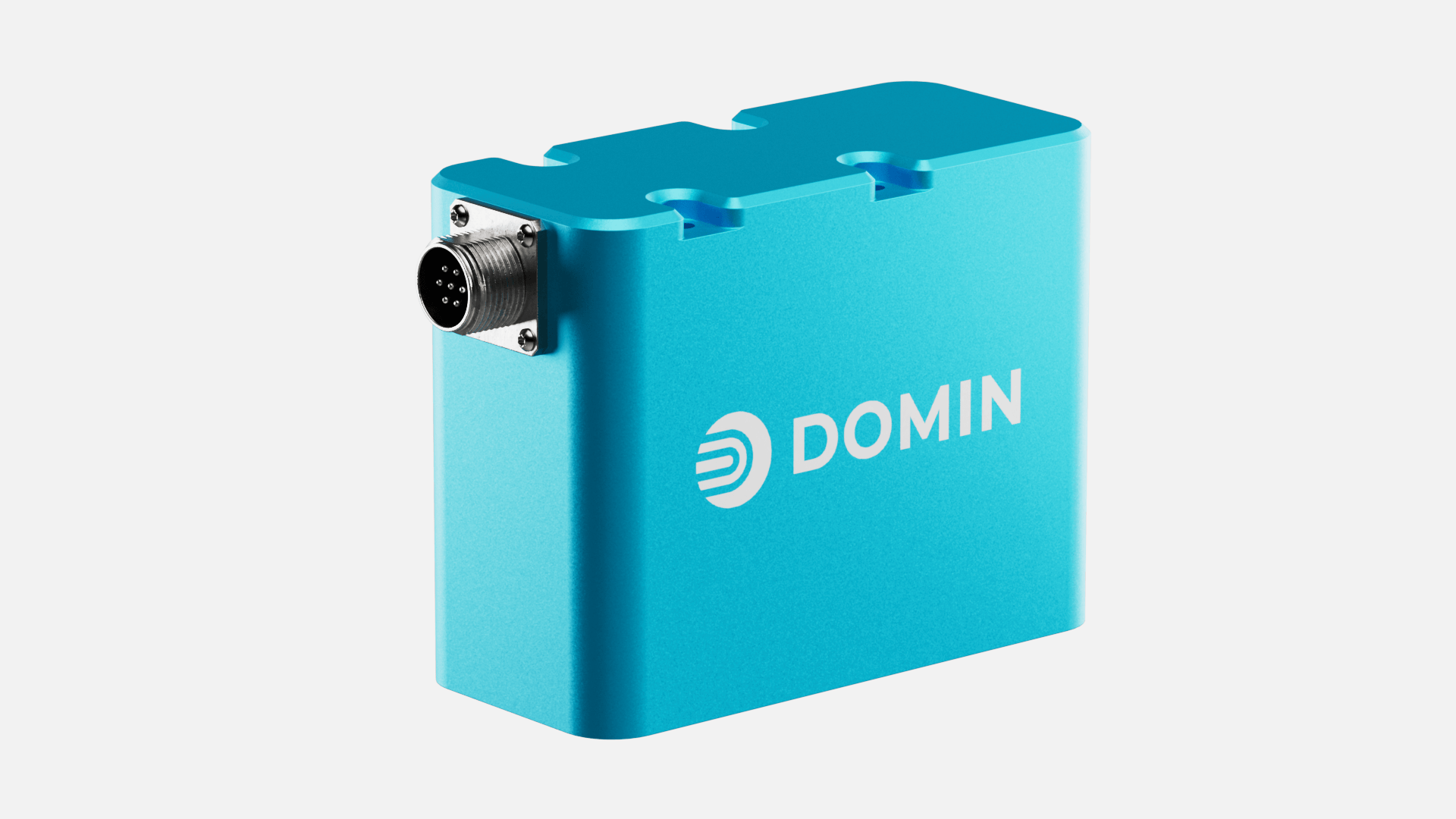

Das Domin S10 Pro ist das effizienteste direkt angetriebene Hochdurchfluss-Servoventil seiner Klasse und ersetzt voluminöse konventionelle Servoventile durch eine deutlich kompaktere und leichtere Lösung. Mit einem Nennvolumenstrom bis 250 l/min bei gleichzeitig hoher Regelbandbreite eignet es sich besonders für energieintensive Anwendungen wie hydraulische Pressen, Turbinenprüfstände, Eisenbahntechnik sowie großformatige Testsysteme. Die integrierte Bordelektronik mit Schieberpositionsrückmeldung macht einen externen Verstärker überflüssig.
Technische Highlights
- Direkt angetriebenes Servoventil (Rotatorisch-Linear), Baugröße NG10
- Integrierte Bordelektronik mit Schieberpositionsrückmeldung – kein externer Verstärker erforderlich
- Reaktionszeit unter 7 ms, Frequenzgang über 140 Hz (–90° Phase, bis 170 l/min)
- Hysterese unter 0,2 %, Schwellwert unter 0,1 %
- Nennvolumenstrom 50 bis 250 l/min (bewertet bei 70 bar ΔP), max. Volumenstrom bis 475 l/min
- Maximaler Betriebsdruck 350 bar (P, A, B) / 250 bar (T)
- Chip-Scherkraft über 700 N – außergewöhnliche Schmutztoleranz
- Leckage unter 1 l/min (50–170 l/min) bzw. unter 3 l/min (170–250 l/min) bei 100 bar
- Versorgungsspannung 22 – 30 V DC, Spitzenstrom 8 A (Absicherung 10 AT)
- Vibrationsfestigkeit 30 g (alle Achsen), Schockfestigkeit 50 g
- Montageschnittstelle ISO 4401-05-04, Anzugsmoment 13 Nm
- Ventilmasse 4,0 kg
Bestellcode: S10 Pro – [1] – [2] – [3] – [4] – [5] – [6] – [7] – [8] – [Custom ID]
Beispiel: S10 Pro – 100 – A – A – C – E – N – R – N
= 100 l/min · Axis Cut · ±10 V · Mittelstellung · 6+PE Rundstecker · kein Enable · Standardöl · Nitril
| Position | Bezeichnung | Optionen |
|---|---|---|
| [1] | Nennvolumenstrom | 50 bis 250 l/min (beliebiger Wert, bewertet bei 35 bar ΔP je Steuerkante; 250 l/min nur mit Axis Cut verfügbar) – Suffix R für vertauschte A/B-Anschlüsse (z. B. 250R) |
| [2] | Schieberüberschneidung | A – Axis Cut (0 % Überdeckung, 100 % Durchflussgradient, linearisiert) D – Deadband (±10 % Totzone, kein Durchfluss im Nullbereich) O – Overlap (±3 % Überdeckung, 50 % Verstärkung im Zentrum) X – Sonderausführung auf Anfrage |
| [3] | Steuersignal | A – ±10 V | B – ±20 mA | C – 4–20 mA | D – ±5 V | E – ±5 mA | F – ±10 mA | G – ±50 mA | H – ±40 mA | I – ±25 mA | X – Sonder Kombinierter Ein-/Ausgang möglich (z. B. AC = ±10 V Eingang, 4–20 mA Ausgang) |
| [4] | Stromlosposition | C – Mittelstellung (Schieber kehrt passiv in Nulllage zurück) X – Sonderausführung auf Anfrage |
| [5] | Elektrischer Stecker | E – 6+PE Rundstecker, EN 175201-804 / MIL 5015, Gehäusegröße 14 (A = +24 V / B = 0 V / C = Ausgang 0 V Ref. bzw. Enable / D = Eingang+ / E = Eingang− / F = Ausgangssignal / G = Erde) E4 – 4-poliger Rundstecker, EN 175201-804 / MIL 5015, Gehäusegröße 14 (A = +24 V / B = Eingang+ / C = Eingang− / D = 0 V) X – Sonderausführung auf Anfrage |
| [6] | Enable-Funktion | N – Keine Enable-Funktion Y – Enable-Modus über Spannungseingang (Drive ON: 9–30 V / Drive OFF: 0–5 V / Eingangsimpedanz ca. 15 kΩ; nur mit Stecker E) |
| [7] | Hydraulikflüssigkeit | R – Hydrauliköl nach DIN 51524, gefiltert gemäß ISO 4406 18/16/13 X – Sonderausführung auf Anfrage |
| [8] | Dichtungsmaterial | N – Nitril NBR (Shore 90) – Standard für Mineralöle V – Viton FKM (Shore 85) – erhöhte Temperatur- und Chemikalienbeständigkeit X – Sonderausführung auf Anfrage |
