Beschreibung

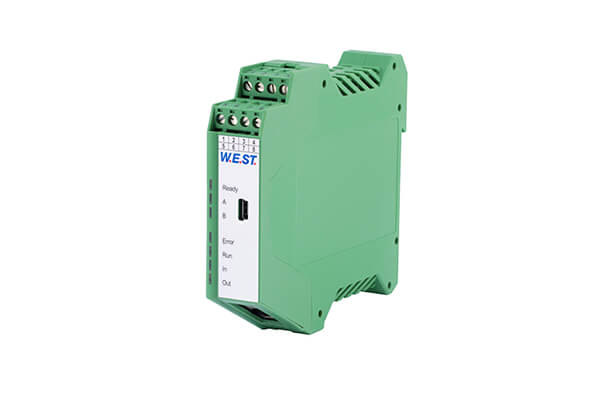

Der PAM-199-P-ETC ist ein Leistungsverstärker für Wegeventile oder zwei Druck- oder Drosselventile mit EtherCAT Schnittstelle. Er zeichnet sich durch ein kompaktes Gehäuse und digital reproduzierbare Einstellungen aus.
Eigenschaften:
- Ansteuerung über den EtherCAT Bus
- Einfache und anwendungsorientierte Parametrierung
- Kennlinienlinearisierung über 10 XY-Punkte pro Richtung
- Freie Parametrierung von RAMP, MIN / MAX, PWM, Ausgangsstrom und DITHER
- Nennstrom des Magneten bis zu 3,0 A
- Fehlerdiagnose und erweiterte Funktionsüberprüfung
Weitere Merkmale:
- EtherCAT CoE (CAN over EtherCAT) für Parametrierung
- SDO (Service Data Object) Parametrierung ab Adresse 0x1000
- PDO (Process Data Object) für Ein- und Ausgangsdaten
- Firmware Update via FoE (File over EtherCAT)
- Watchdog Funktion
- Funktionskanäle: DIRECTIONAL und INDEPENDENT
Technische Daten (Auswahl):
- PWM Frequenz: 60…10000 Hz in Stufen einstellbar
- Magnetstromregelung: 1 ms
- EtherCAT Datenrate: 100 Mbit/s
- Serielle Schnittstelle: USB, 9600… 115200 Baud
- Versorgungsspannung: 24 VIO-Link Schnittstelle
- Gewicht: 0,310 kg
- Temperaturbereich: -20… 60 °C
Anschlüsse:
- Ethernet: RJ45
- USB: Typ B
- PE: Über die DIN Tragschiene
Zolltarif Nr. / HS-Code: 85437090
Datenblatt: https://www.w-e-st.de/files/pdf/PAM-199-P-PDP-DE.pdf
