Beschreibung

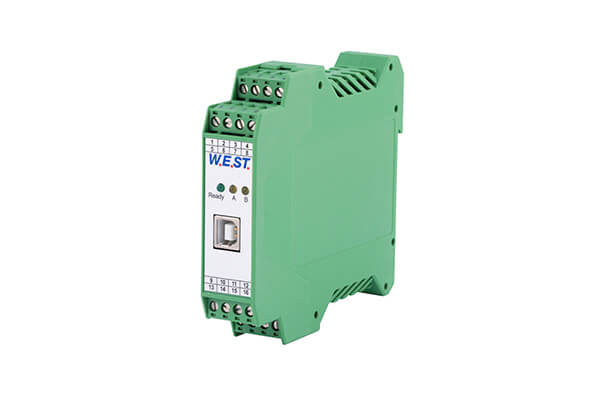

Das SCU-138-P ist ein Drehzahlregelmodul mit integrierter Leistungsendstufe und Impulsgebereingang, das zur Regelung eines universellen Regelkreises zur Drehzahl- und Geschwindigkeitsregelung dient. Integriert ist eine Leistungsendstufe für Stetigventile, wobei verschiedene Einstellparameter eine optimale Anpassung an das jeweilige Ventil ermöglichen. Der Regelkreis arbeitet mit einer Regelzykluszeit von 1ms und die integrierte Leistungsendstufe mit einer Zykluszeit von 0,125ms für die Magnetstromregelung.
Wichtige Eigenschaften und Merkmale des SCU-138-P:
- Universelle Drehzahlregelung
- Kompakter Aufbau
- Digitale reproduzierbare Einstellung
- Frei skalierbarer analoger Sollwerteingang
- Alternativ: Skalierbarer PWM Eingang für den Sollwert
- Universeller PID Regler
- Ansteuerung von Stetigventilen mit einem oder zwei Magneten
- Direkter Anschluss von Impulsgebern
- Freie Parametrierung von Rampen, MIN und MAX, Dither (Frequenz, Amplitude) und PWM Frequenz der Magnetansteuerung
- Ausgangsstrom parametrierbar bis 2,6 A
- Anwendungsorientierte Parametrierung
- Anpassbar an alle Standardproportionalventile
- Fehlerdiagnostik und erweiterte Funktionsüberprüfung
Zolltarif Nr. / HS-Code: 85371098
Datenblatt: https://www.w-e-st.de/files/pdf/SCU-138-P-DE.pdf
