Beschreibung

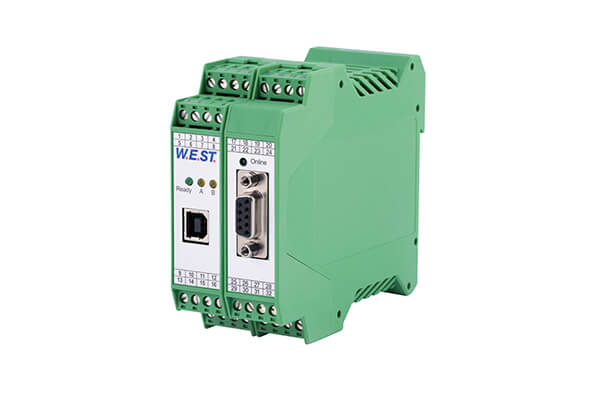

Das Produkt PAM-199-P-PDP ist ein universeller Leistungsverstärker zur Ansteuerung von Wegeventilen oder zwei Druck- oder Drosselventilen mit jeweils einem Magneten.
Hier sind die wichtigsten Eigenschaften und Merkmale zusammengefasst:
- Bestellnummer: PAM-199-P-PDP
- Schnittstelle: ProfibusDP
- Funktionsweise: Der Sollwert wird über den Profibus vorgegeben. Die Endstufe wird über ein ENABLE-Signal freigeschaltet, das sich aus einer Hardware- und Softwarefreigabe zusammensetzt. Ein fehlerfreier Betrieb wird über ein READY-Signal zurückgemeldet.
- Funktionsmodi: Umschaltung zwischen den Funktionsmodi 195 und 196 möglich.
- Modus 195: Ansteuerung von Ventilen mit einem Magneten (Druckventile). Es wird einSollwert von ±100% vorgegeben.
- Modus 196: Ansteuerung von Ventilen mit zwei Magneten (Wegeventile). Es werden zwei Sollwerte von 0…100% vorgegeben, wobei jeder Kanal ein eigenes ENABLE Bit vom Profibus hat, sodass beide Kanäle unabhängig voneinander betrieben werden können.
- Ausgangsstrom: Der Ausgangsstrom ist geregelt und daher unabhängig von der Stromversorgung und dem Magnetwiderstand. Die Endstufe wird auf Kabelbruch überwacht, ist kurzschlussfest und schaltet die Leistungsendstufe im Fehlerfall ab.
Parametrierung:
- Digitale, reproduzierbare Einstellungen.
- Freie Parametrierung von Rampen, MIN und MAX, Dither (Frequenz, Amplitude) und PWM-Frequenz.
- Kennlinienlinearisierung über 10 XY-Punkte pro Richtung.
- Anwendungsorientierte Parametrierung mit WPC-Software.
- Parametrierung über den Profibus möglich.
- Anpassung: Alle typischen Proportionalventile der verschiedenen Hersteller können angesteuert werden (BOSCH REXROTH, BUCHER, DUPLOMATIC, PARKER …).
Typische Anwendungen: Steuerung von Wege-, Drossel- und Druckventilen, die eine flexible Anpassung benötigen. Hydraulische Anwendungen im offenen oder geschlossenen Regelkreis.
Zolltarif Nr. / HS-Code: 85437090
Datenblatt: https://www.w-e-st.de/files/pdf/PAM-199-P-PDP-DE.pdf
