Beschreibung

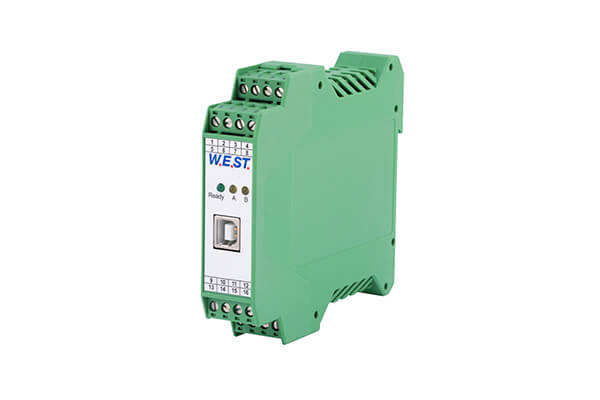

Der PAM-198-P ist ein leistungsfähiger, digitaler Leistungsverstärker mit integrierter Lageregelung, der speziell für die Ansteuerung von Proportional-Wegeventilen mit elektrischer Wegrückführung entwickelt wurde. Das Gerät ermöglicht eine präzise Regelung der Schieberposition und lässt sich durch eine Vielzahl einstellbarer Parameter optimal an unterschiedliche Ventiltypen anpassen.
Wesentliche Leistungsmerkmale und Steuerung
- Hochdynamische Regelung: Der Regelkreis arbeitet mit einer Abtastzeit von 1 ms, während die integrierte Leistungsendstufe für die Magnetstromregelung eine Zykluszeit von nur 0,125 ms aufweist.
- Präzise Stromausgabe: Der Ausgangsstrom ist geregelt und somit unabhängig von der Versorgungsspannung (12…30 VDC) sowie dem Magnetwiderstand. Der Magnet-Nennstrom ist digital bis zu einem Wert von 2,6 A parametrierbar.
- Flexible Signalanpassung: Die analogen Eingänge für Soll- und Istwert sind frei skalierbar und unterstützen Signalbereiche von 0…10 V, -10…+10 V sowie 4…20 mA.
- Regler-Konfiguration: Das Modul nutzt einen PID-Regler mit Vorsteuerung und einem schaltenden Integrator, um eine schnelle Reaktion auf Sollwertänderungen bei gleichzeitiger Vermeidung von Grenzzyklen im Arbeitspunkt zu gewährleisten. Es können sowohl Ventile mit einem als auch mit zwei Magneten angesteuert werden.
Digitale Parametrierung und Funktionen
Die Konfiguration erfolgt komfortabel über eine integrierte USB-Schnittstelle (Typ B) unter Verwendung der Software WPC-300. Zu den verfügbaren Funktionen gehören:
- Vier-Quadranten-Rampe: Getrennt einstellbare Rampenzeiten für das Auf- und Absteuern in beide Richtungen.
- Überdeckungskompensation (MIN/MAX): Digitale Einstellung zur Kompensation der Ventil-Totzone und zur Skalierung des Ausgangssignals.
- Kennlinienlinearisierung: Eine Anpassung der Signalcharakteristik über 10 XY-Stützpunkte ist möglich, um beispielsweise ein lineares Verhältnis zwischen Eingangssignal und physikalischen Größen herzustellen.
- Dither-Funktion: Einstellbare Frequenz und Amplitude zur Reduzierung der mechanischen Haftreibung im Ventil.
Hardware und Sicherheit
- Kompakte Bauform: Das Gerät ist als Snap-On Modul für die Montage auf Standard-DIN-Tragschienen (EN 50022) ausgeführt.
- Statusüberwachung: Drei LEDs an der Frontseite visualisieren den Betriebszustand: Eine grüne READY-LED zeigt die Einsatzbereitschaft oder Fehler an, während zwei gelbe LEDs die Intensität des Stroms an Magnet A und B signalisieren.
- Umfassende Diagnostik: Die Endstufe wird kontinuierlich auf Kabelbruch und Kurzschluss überwacht. Im Fehlerfall wird die Leistungsendstufe deaktiviert und der READY-Ausgang abgeschaltet.
- Zusatzfunktionen: Ein integrierter 8V-Referenzspannungsausgang kann zur Versorgung von externen Sensoren oder Potentiometern genutzt werden.
Durch seinen robusten Aufbau (Schutzklasse IP20) und die präzise digitale Einstellbarkeit ist der PAM-198-P eine ideale Lösung für anspruchsvolle hydraulische Anwendungen im industriellen Bereich.
Zolltarif Nr. / HS-Code: 85437090
Datenblatt: https://www.w-e-st.de/files/pdf/PAM-190-P-IO-DE.pdf
